英维克迪拜展厅规划
Envicool Dubai Showroom · 中东与北非
公司与产品数据取自《Envicool Introduction 2026 Corporate Overview》。展厅面积、负载与进度为规划口径，须由英维克工程部核定。三维视图与立面为效果示意，非实景；中东项目不点名具体总包与业主。
约 494㎡
室内展示面积 · 室外院落另计
7个
陈列分区 · 一条 45 分钟动线
160kW
液冷演示负载 · 由英维克自产 Load Bank 承担
4+1套
首批样机 + 液冷调试与运维工具
英维克不是从零进入中东。2025 年收入 8.49 亿美元，服务 120 多个国家，数据中心温控全球交付 14 GW 以上，液冷交付经验 2 GW 以上，CDU 月产能 6,000 台以上，是英伟达 MGX 生态的 CDU、快接头、冷板、分液器与 Load Bank 合作方。但在公司材料列出的 25 个近五年海外数据中心项目中，中东只有 2020 年约旦一单房间级空调，其余集中在马来西亚柔佛、新加坡、泰国、美国、英国、日本与巴西。
因此，迪拜展厅要做的不是介绍公司，而是把东南亚已经验证的「全链条液冷 + 预制化交付」搬到海湾顾问面前，并在 46℃ 的夏季设计工况下实机运行。本规划设七个分区：风侧、智算液冷、负载与验证、室外预制交付、储能温控、服务与备件、案例与洽谈。液冷演示的假负载就是英维克自己的 Load Bank，这本身就是一个可以卖的产品。
结论

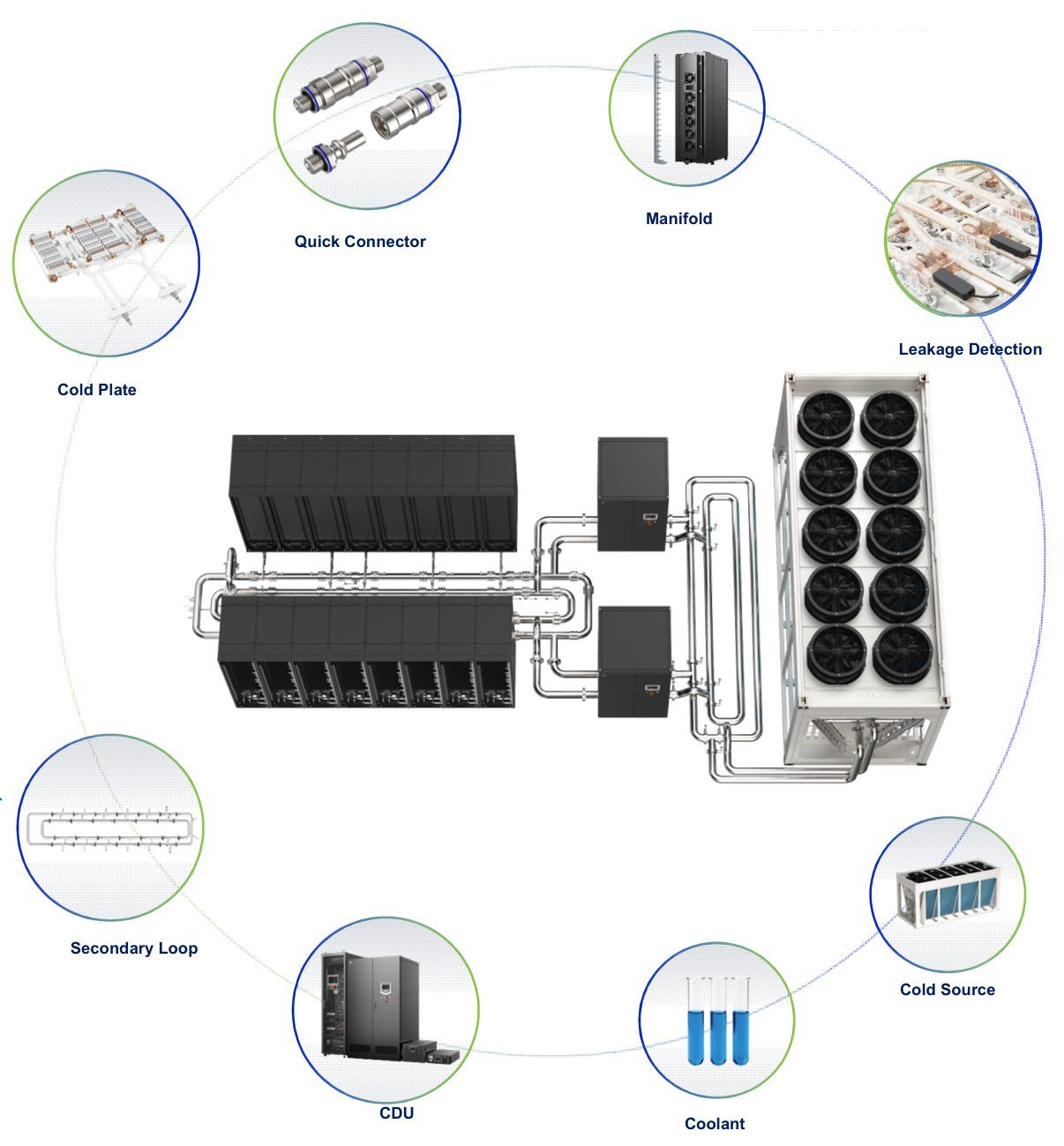

- 展厅的主角是 Coolinside 全链条液冷。 一个隔间里同时看到冷源、CDU、二次侧管路、分液器、快接头、冷板与冷却液，全部是英维克自产。海湾顾问要的不是单品，而是能写进规格书的一整条链和一个责任主体。
- 负载本身也是展品。 B 区液冷机柜内装英维克 20 kW 液冷 Load Bank，C 区单独陈列风冷与液冷 Load Bank 并演示 0.5 kW 级精细步进。海湾大量新建智算园区在调试阶段需要租用或采购负载，这是展厅可以直接带出的第二条生意。
- 七个分区，一条四十五分钟动线。 依次为 G 入口与案例墙、A 风侧、B 智算液冷、C 负载与验证、D 室外预制交付、E 储能温控、F 服务与备件，回到 G 洽谈。B、C 两区通电带负载运行，D 区的干冷器与冷水机组是展厅的实际冷源。
- 预制化是海湾的交付答案。 当地缺少熟悉液冷的施工队、土建周期长。D 区放 XContainer 集装箱段与 X SKID 撬装段：工厂预制，冷却撬 PUE 1.08—1.25，建设周期缩短约 40%；仓储式预制数据中心整栋 10—15 MW、6—8 个月交付。
- 储能温控作为英维克自有的第二条线，不需要外部合作方。 英维克储能温控居全球第一，海湾大型储能项目集中启动。E 区为独立防火隔间，初期陈列不带电的储能柜与液冷机组，民防审批后再带电。
01起点：英维克在中东从哪里开始
公司材料反映的现状
| 项目 | 数据 | 来源 |
|---|---|---|
| 收入与市值 | 收入 8.49 亿美元，市值约 170 亿美元；2016 年深交所上市 | 公司介绍 2026 |
| 人员与研发 | 员工约 1 万人，研发工程师占 34%；研发投入占收入 7.62%；全球专利 1,500 项以上 | 公司介绍 2026 |
| 市场地位 | 国内热管理第一（市场份额 16%）；机房空调、储能温控（全球）、模块化数据中心、地铁空调四项第一；数据中心温控全球交付 14 GW | 公司介绍 2026 |
| 液冷能力 | 2 GW 以上液冷交付经验；CDU 月产能 6,000 台以上；英伟达 MGX 生态合作方；与谷歌联合设计 2 MW CDU；英特尔冷却液首批认证 | 公司介绍 2026 |

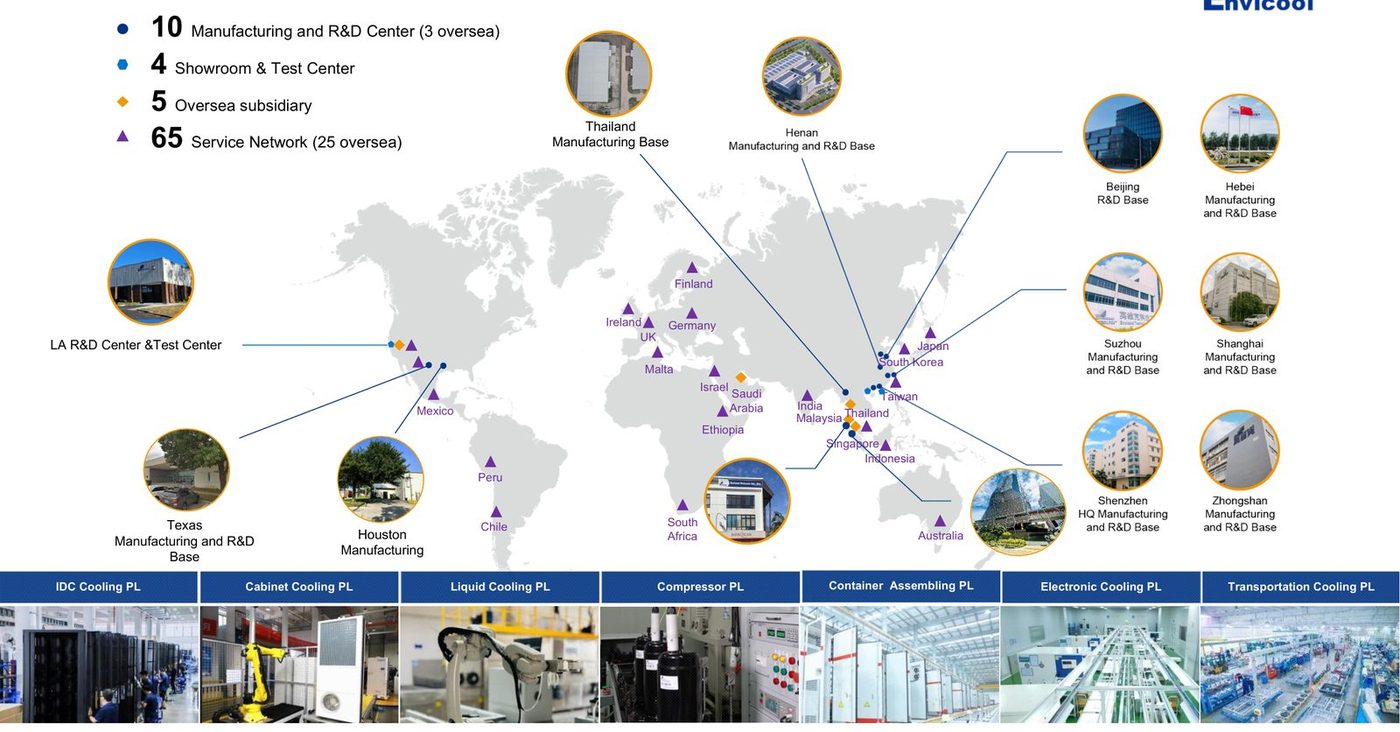

| 全球布局 | 10 个制造与研发中心（海外 3 个：美国休斯敦、达拉斯，泰国巴真府）；4 个展厅与测试中心；5 家海外子公司；65 个服务网点（海外 25 个） | 公司介绍 2026 |

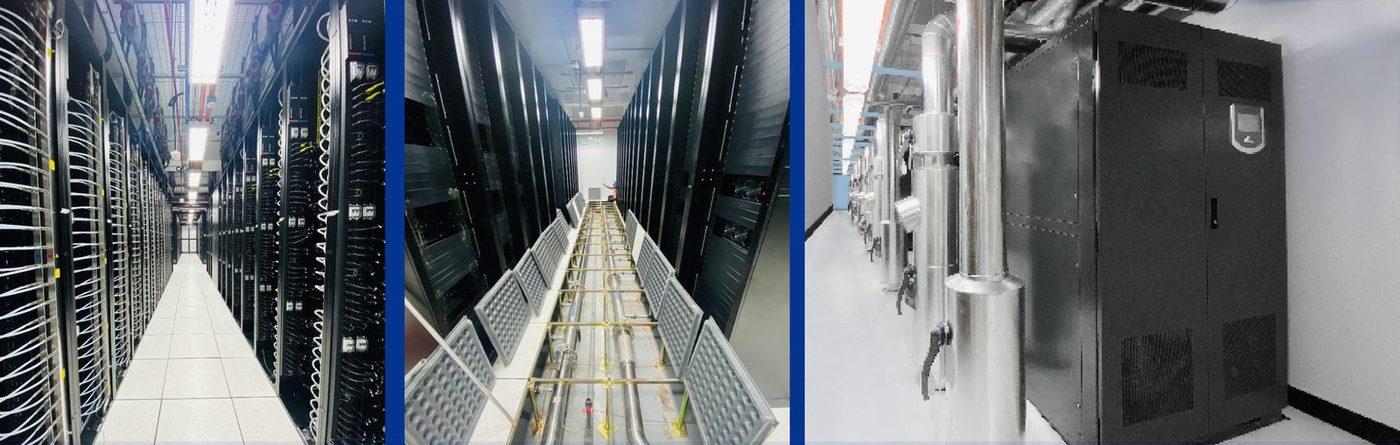

| 海外交付 | 马来西亚交付液冷产品超过 150 MW；新加坡首个 GB200 NVL72 项目；近五年海外项目单项最大 60 MW 以上 | 公司介绍 2026 |
| 中东项目 | 近五年海外参考清单中，仅 2020 年约旦一单房间级空调（500 kW 以上，30 余台）；服务网点地图标有沙特阿拉伯 | 公司介绍 2026 |
三个判断
- 能力已经出海，中东是空白点。 柔佛、新加坡、曼谷的液冷与风墙项目证明了海外交付能力；海湾的问题是没有一个可以带顾问去看的地方，也没有本地案例。
- 展厅定位为「东南亚经验的海湾展示窗口」。 案例墙全部用海外实绩，不讲国内运营商集采；讲解口径统一为海外项目的规模、工期与 PUE。
- 展厅不单独设营收指标。 区域目标由英维克海外事业部设定，展厅只考核参观转化与规格写入，见第 07 章。
展厅要解决的三个问题
| 问题 | 现状 | 展厅的解法 |
|---|---|---|
| 海湾顾问没见过英维克液冷 | 案例都在东南亚和美国，图册说服力不够 | B 区通电运行的全链条液冷：CDU、分液器、快接头、冷板同台，现场插拔与漏液检测 |
| 高温工况存疑 | 迪拜夏季设计干球温度约 46℃，自然冷窗口短 | D 区干冷器与冷水机组即展厅冷源，全年运行数据上屏 |
| 当地缺液冷施工能力 | 安装、冲洗、注液、保压没有本地团队 | D 区预制撬装与 F 区调试工具；用展厅培训海湾渠道伙伴 |
02位置：展厅在基地中的身份
迪拜建材展厅基地位于迪拜工业城二期，紧邻集采中央仓，按领域准入企业。英维克进入「数据中心温控」方向，具体领域名称与排他边界以基地方分配为准。基地对温控类领域的要求：
- 面积： 每个领域室内展示约 500 平方米，另设办公、洽谈与客户体验区。
- 开业标准： 温控区域开业时具备通电条件，可做工况演示。
- 准入要件： 当地产品合规与能效认证、备件与售后服务承诺。
| 纪律 | 在基地内的落实 |
|---|---|
| 与仓储同址 | 基地紧邻集采中央仓，备件、冷却液与样机周转同址 |
| 三十六个月不开第二座展厅 | 沙特、伊拉克、埃及的客户请到迪拜，或在项目现场临展 |
| 不把海外基地的产品堆进来 | 泰国、美国基地已覆盖的品类，只放能演示的样机，其余用资料与模型 |
| 间接蒸发冷却不作主陈列 | 海湾水资源紧张、高湿热季效率下降，只放资料 |
03总图：陈列平面与参观动线
三维效果示意
与上图同一平面的三维示意：拖动旋转、滚轮缩放，点击分区标签或下方按钮查看各区展品；「自动导览」按参观动线依次切换。
英维克展区 · 三维效果示意拖动旋转 · 滚轮缩放 · 点击分区查看
供液 / 冷风回液 / 热风参观动线
当前浏览器无法加载三维视图，请查看下文第 03 章平面示意。
图 3-1 英维克展区三维效果示意：蓝色为供液与冷风，橙色为回液与热风，黄色光点为参观动线；产品按大致比例建模，非实景
分区面积
| 分区 | 面积 | 运行状态 | 主要展品 |
|---|---|---|---|

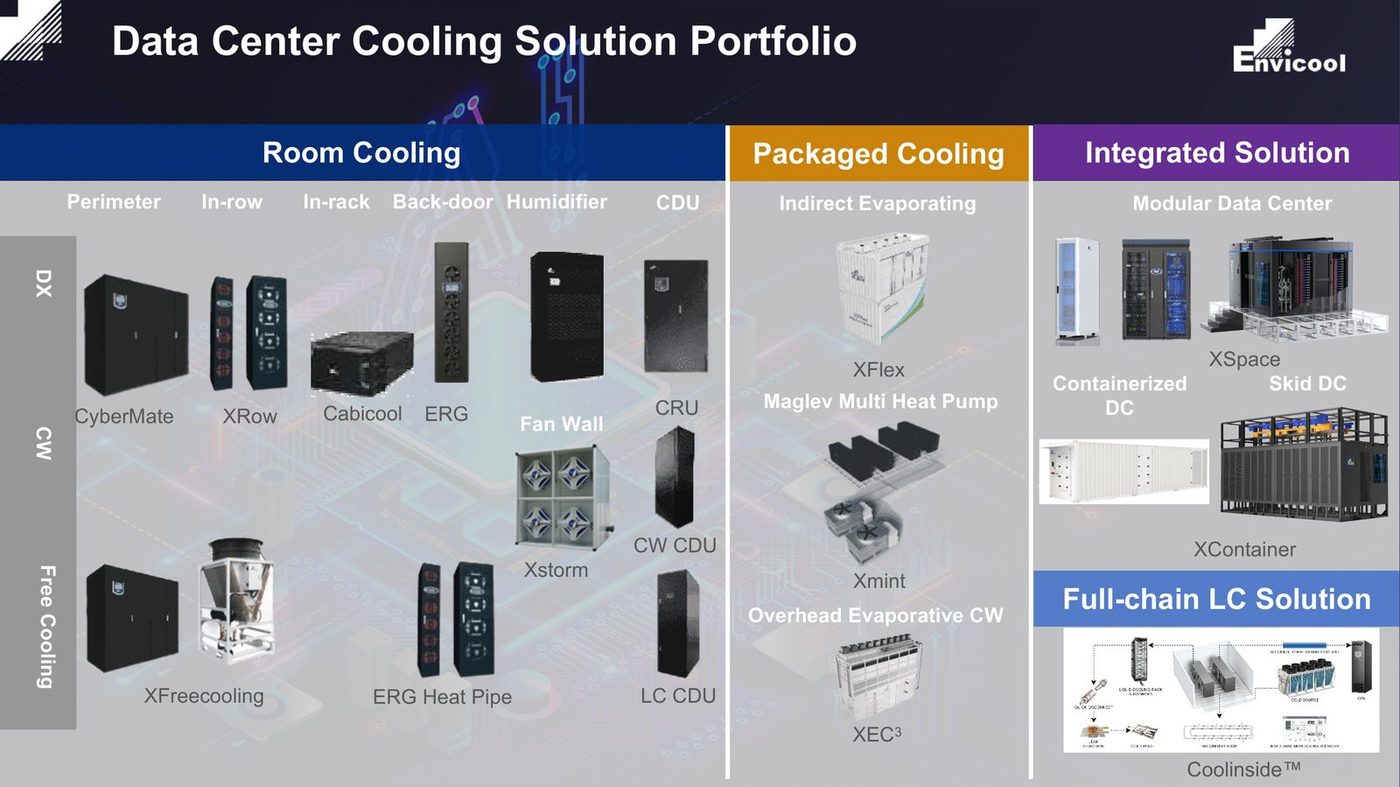

| A 风侧（房间级与风墙） | 约 72 ㎡ | 通电，带小负载 | CyberMate 房间级空调 2 台、EFW 风墙剖面、XRow 列间、Cabicool 机柜级 |
| B 智算液冷 Coolinside | 约 108 ㎡ | 通电，带液冷负载约 160 kW | 液冷 CDU 2 台、液冷机柜 10 台、分液器、快接头、冷板展台、二次侧预制管路 |
| C 负载与验证 | 约 72 ㎡ | 通电，可做负载步进演示 | 液冷 Load Bank 20 kW、风冷 Load Bank 12 kW、测试控制台、FAT 资料 |
| E 储能温控 | 约 50 ㎡ | 初期不带电 | 储能柜样柜与液冷机组，独立防火隔间 |
| F 服务 · 文件 · 备件 | 约 45 ㎡ | 调试工具可演示 | 证书与 FAT 文件、纯水 / 保压 / 冲洗注液 / 注氮设备、备件与冷却液 |
| G 案例墙与公共区 | 约 105 ㎡ | — | 海外交付案例墙、迎宾、集合 |
| G 洽谈 | 约 42 ㎡ | — | 技术交流室、商务洽谈室各 1 间 |
| D 室外预制交付 | 院落另计 | 冷源运行 | XContainer 段、X SKID 段、干冷器 3 台、冷水机组 |
一次顾问参观：四十五分钟
- 入口与案例墙（3 分钟）： 从海外交付规模讲起：柔佛 60 MW、曼谷 40 MW、新加坡 GB200 NVL72。
- A 风侧（5 分钟）： 液冷不消灭风侧。看 CyberMate 与风墙怎样承担剩余 20%—40% 的热量。
- B 智算液冷（12 分钟）： 主场。CDU 切换时流量零中断，快接头插拔，漏液检测报警，冷却液取样。
- C 负载与验证（6 分钟）： 0.5 kW 精细步进，在机柜列内同时验证风侧与液侧，对比集中式室外负载。
- D 室外预制交付（6 分钟）： 进入集装箱段，看撬装的上中下三层；看冷源在当天气温下的运行数据。
- E 储能温控（5 分钟）： 储能柜液冷与电池间温控，对应园区配储与备电。
- F 服务与备件（5 分钟）： 液冷安装六步法与运维五项服务，调阅证书与 FAT 文件。
- G 洽谈（3 分钟起）： 落到规格对照表、Load Bank 租售与询价。
04分区：七个分区的上架与演示
每个分区给出上架、负载、演示、面向与不上架五项，并配英维克产品与交付图片。点击「在 3D 中查看」可回到页首对应视角。
A 风侧：房间级与风墙
| 上架 | CyberMate 房间级空调 2 台（风冷直膨或冷冻水型，香港项目已批量交付 CyberMate 96 / 100 / 180 / 210 系列）；EFW 风墙一台，以剖面展示风扇阵列；XRow 列间与 Cabicool 机柜级各一台 |
| 负载 | 4 台机柜电加热负载 5—15 kW 可调 |
| 演示 | 风墙送风与热通道回风温差；液冷机房中风侧的必要性：冷板方案仍有约 20%—40% 热量走风侧 |
| 面向 | 机电顾问、通用计算与改造项目业主 |
| 不上架 | 间接蒸发（XFlex 等）与顶置蒸发冷冻水不作主陈列，只放资料 |
风墙与房间级是英维克在柔佛、新加坡、雅加达、英国、巴西的主力交付品类，单项规模 10—50 MW 以上。
B 智算液冷 Coolinside（改规格的核心）

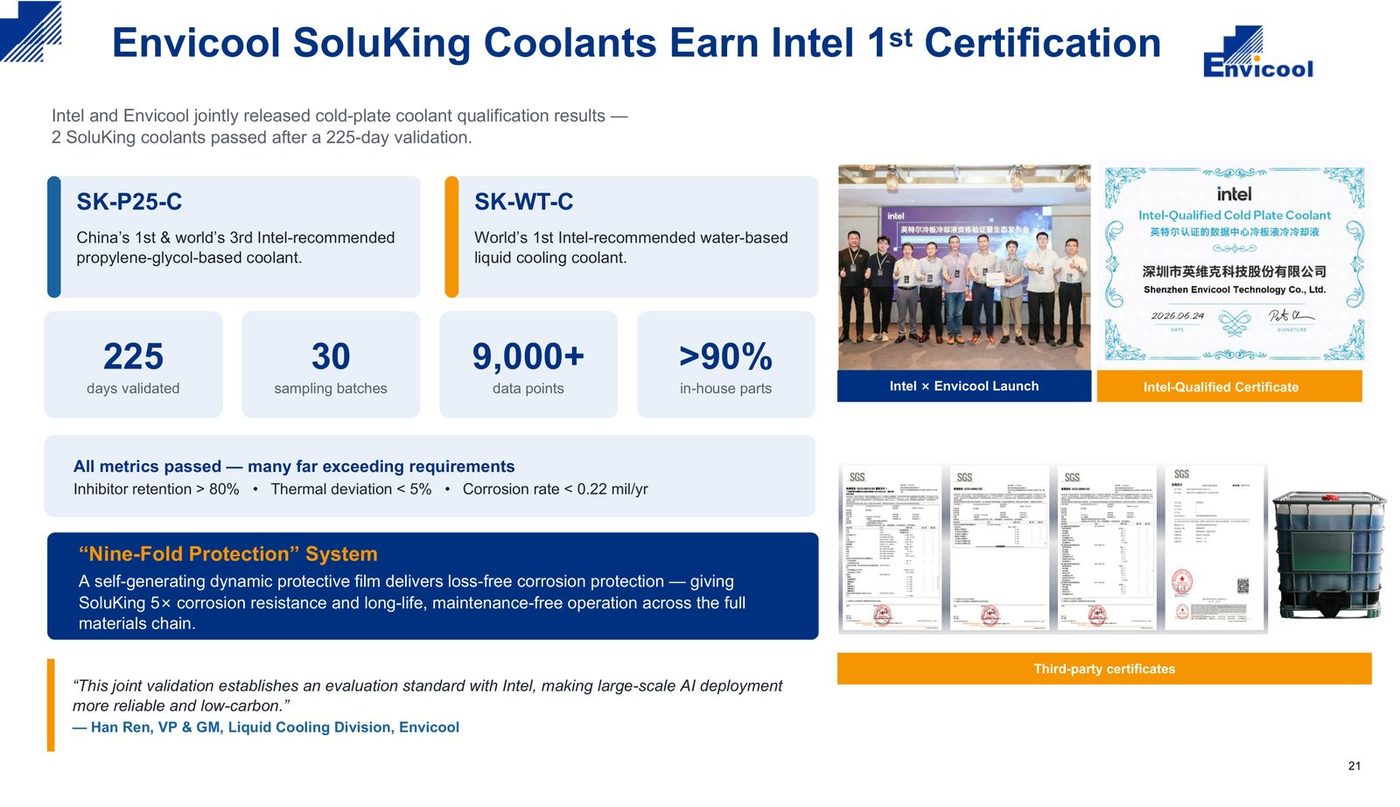

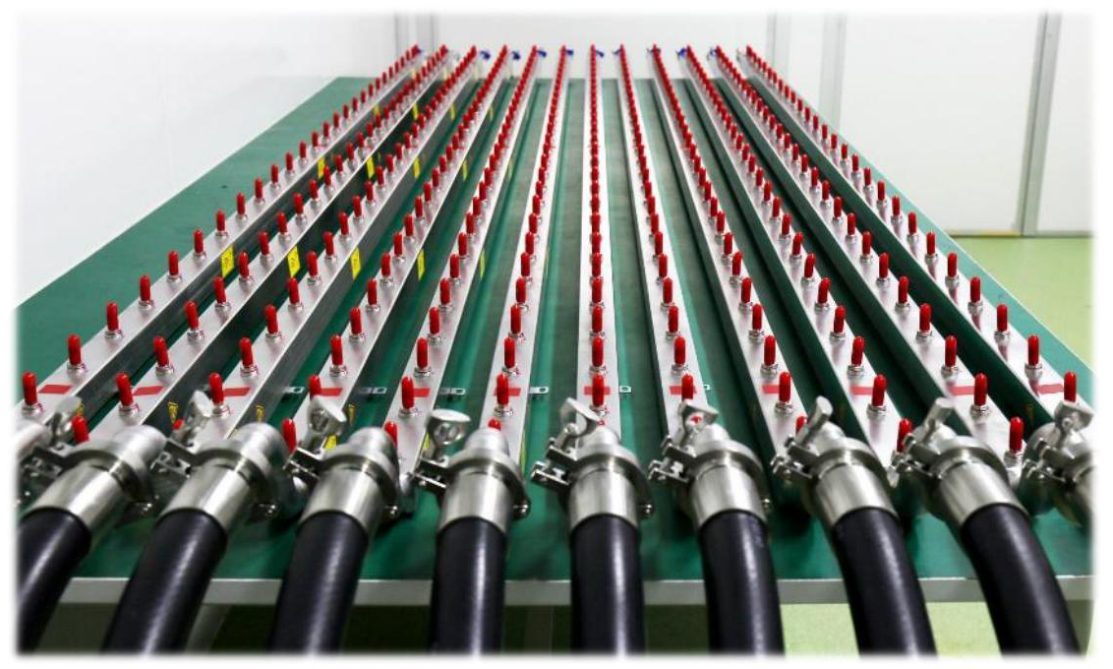

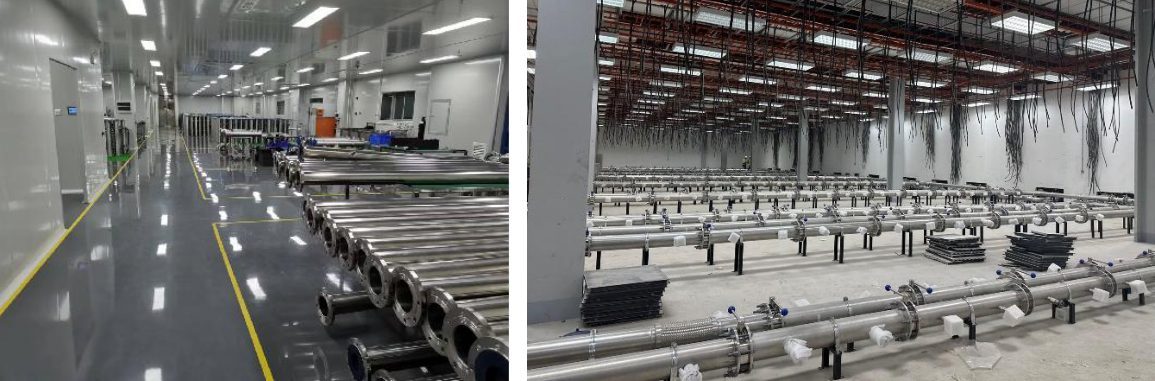

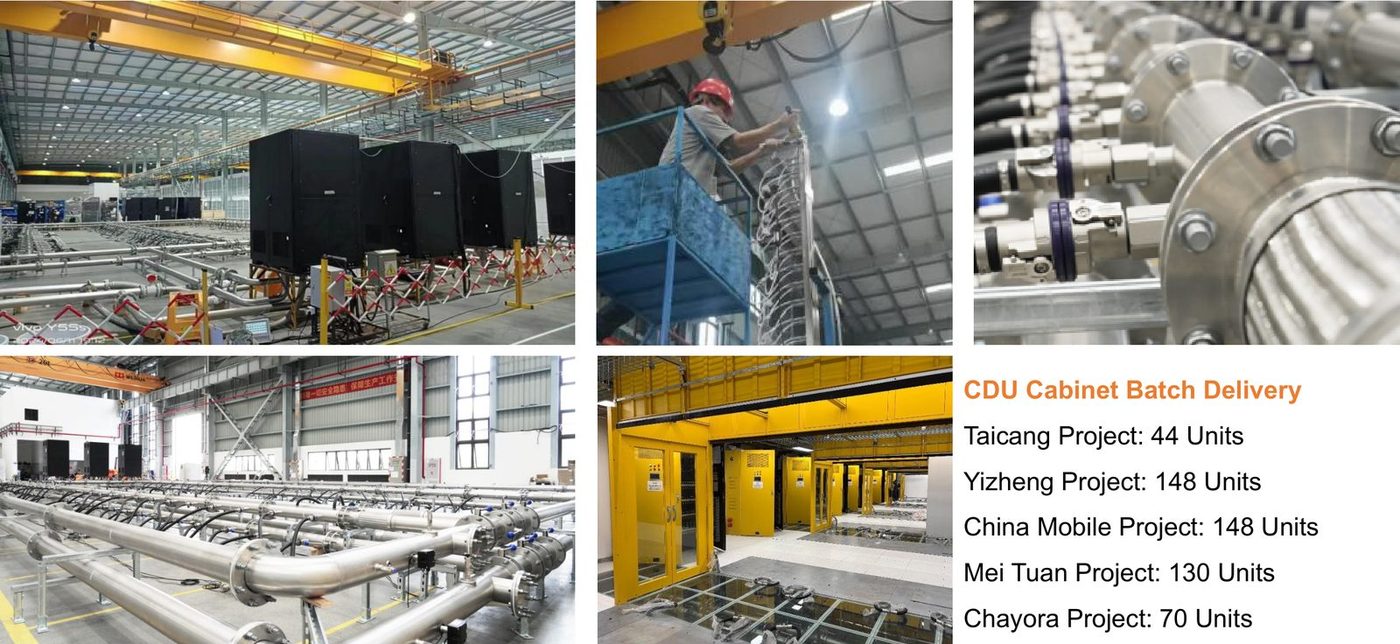

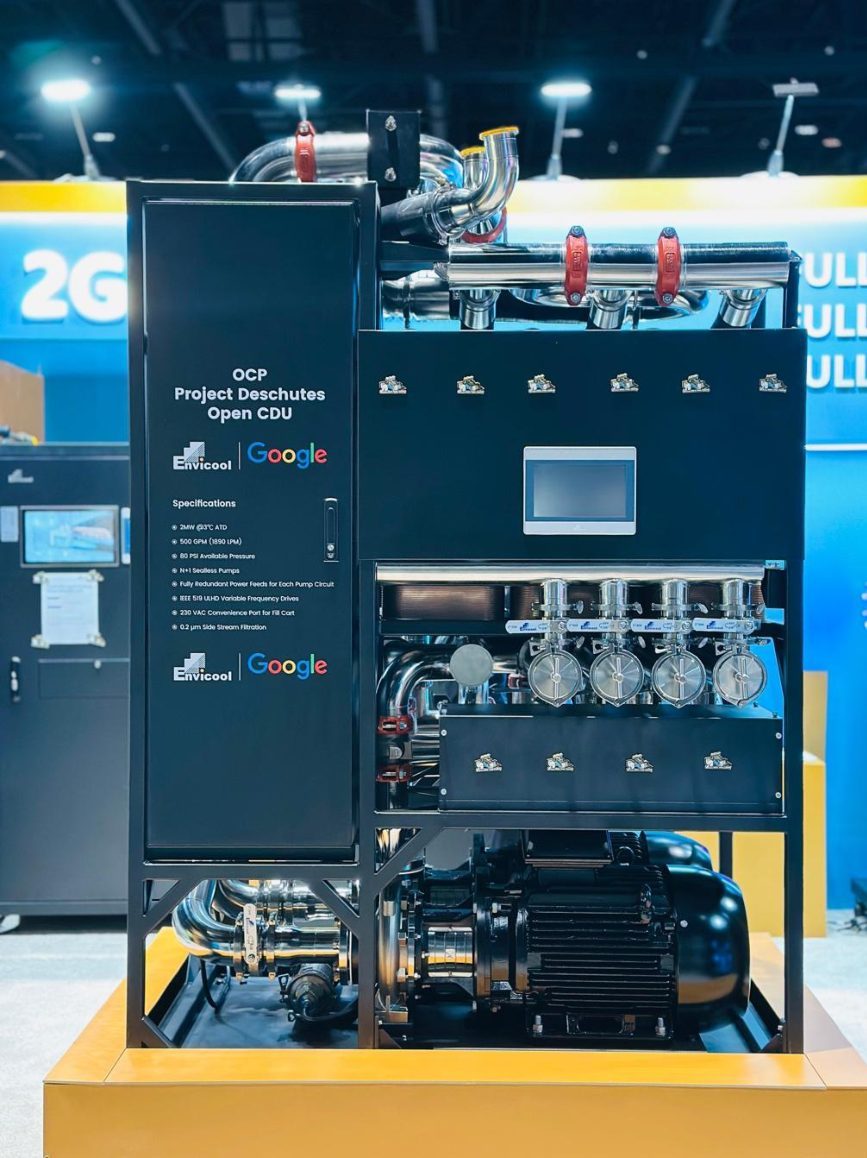

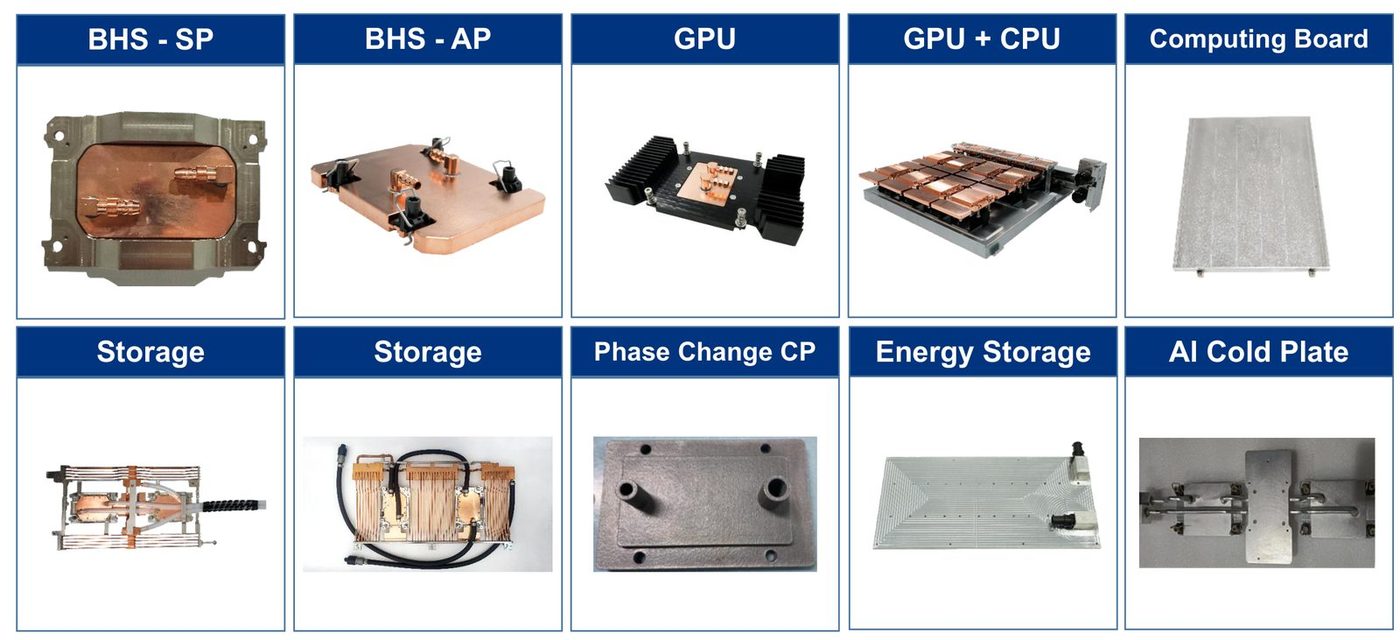

| 上架 | 1,400 kW 液—液 CDU 一台（英伟达认证测试机型）与 2 MW CDU 一台（与谷歌联合设计，OCP Deschutes 5）；液冷机柜 10 台，按 GB200 NVL72 机柜尺度排两列；均流分液器、快接头、冷板展台；二次侧预制管路（工厂预制，现场免切割免焊接）；SoluKing 冷却液 |
| 负载 | 机柜内装 8 台 20 kW 液冷 Load Bank，合计约 160 kW；CDU 远低于额定容量运行，演示的是控制精度而不是满载 |
| 演示 | 1%—100% 负载下供液温度 ±1℃；泵或 CDU 切换时流量波动小于 5%；供电切换时流量零中断；快接头带液插拔；漏液检测报警；冷却液在线取样 |
| 面向 | 智算项目业主、机电顾问、总包 |
| 不上架 | 浸没式不放主通道，只放资料 |

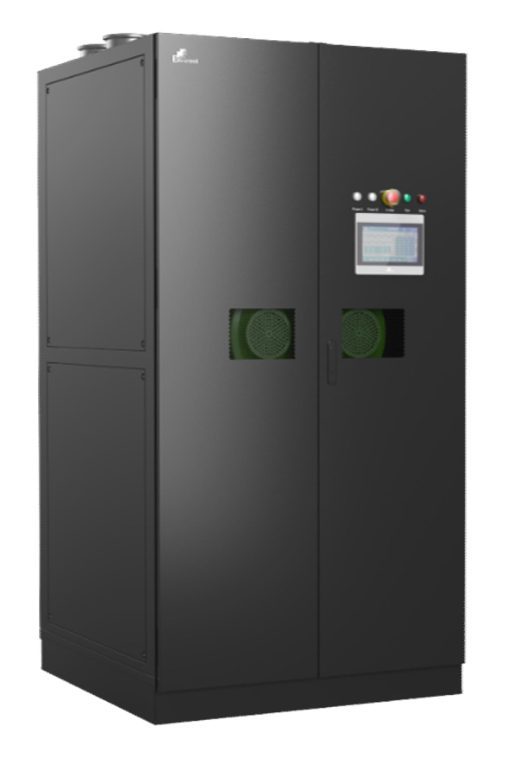

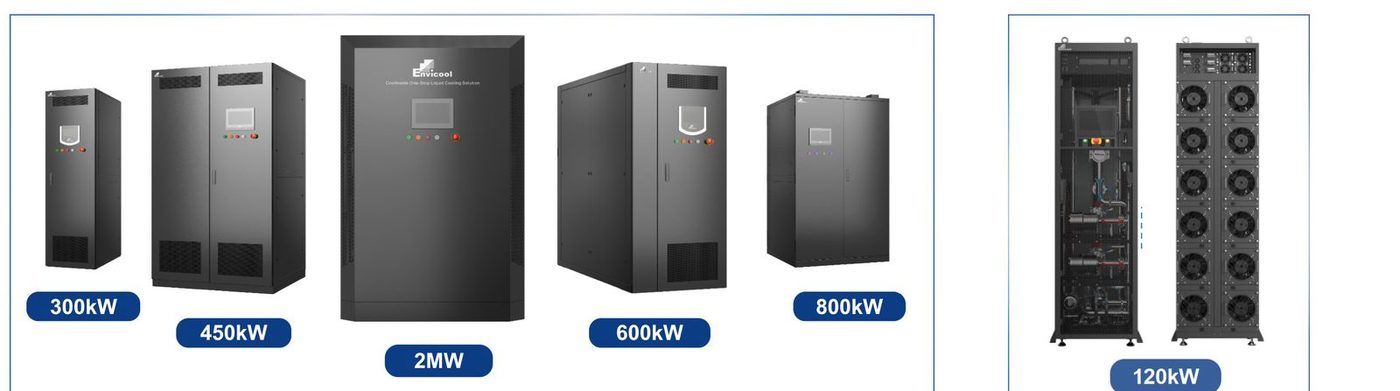

| CDU 参数 | 1,400 kW 液—液 | 2 MW（与谷歌联合设计） |
|---|---|---|
| 冷量 | 1,400 kW | 2,000 kW @ 3℃ 趋近温差 |
| 尺寸（宽×深×高） | 1200 × 1200 × 2100 mm | 1650 × 1025 × 2350 mm |
| 一次侧 | 软化水，进水 32℃，1,200 L/min | 软化水，进水 32℃，1,892 L/min |
| 二次侧 | PG25，供液 36℃，1,200 L/min | PG25，供液 36℃，1,892 L/min |
| 过滤 | 50 / 25 微米 | 50 微米在线 + 0.2 微米旁流 |
| 功耗 | 11.5 kW | 74 kW |
C 负载与验证（第二条生意）

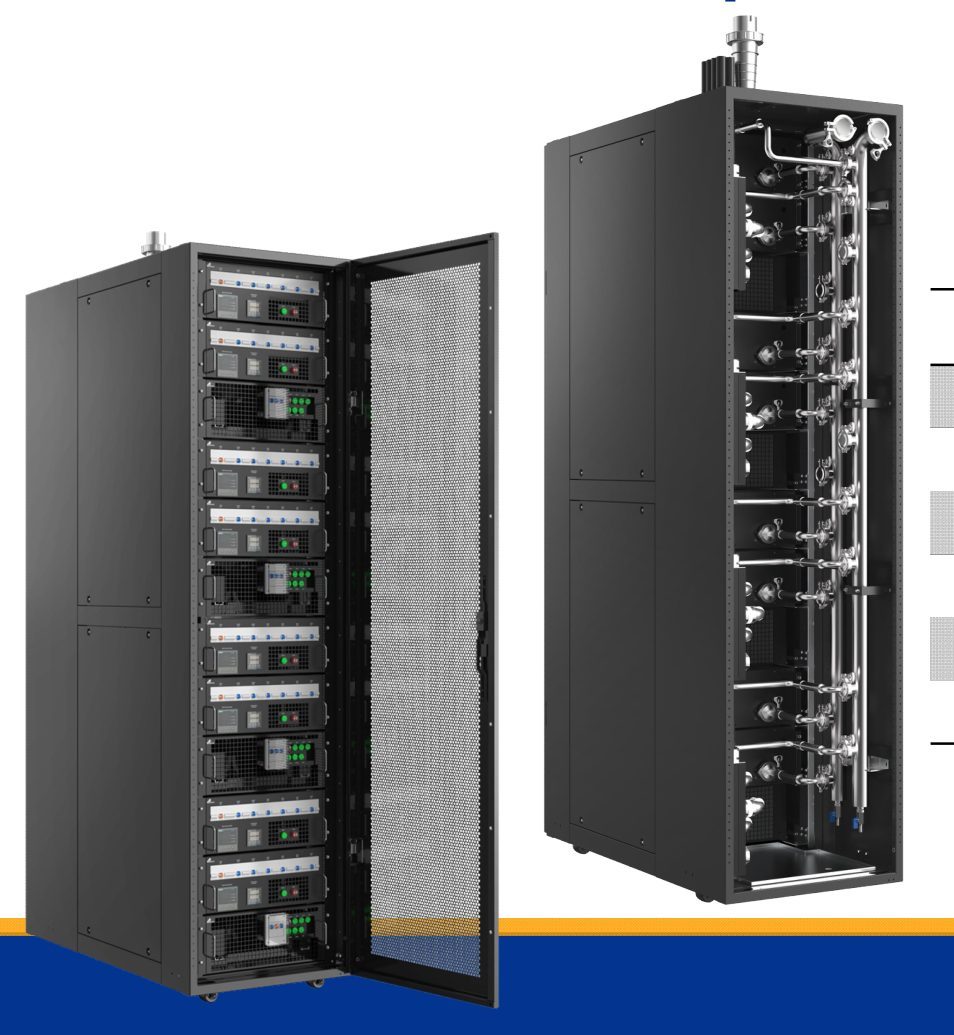

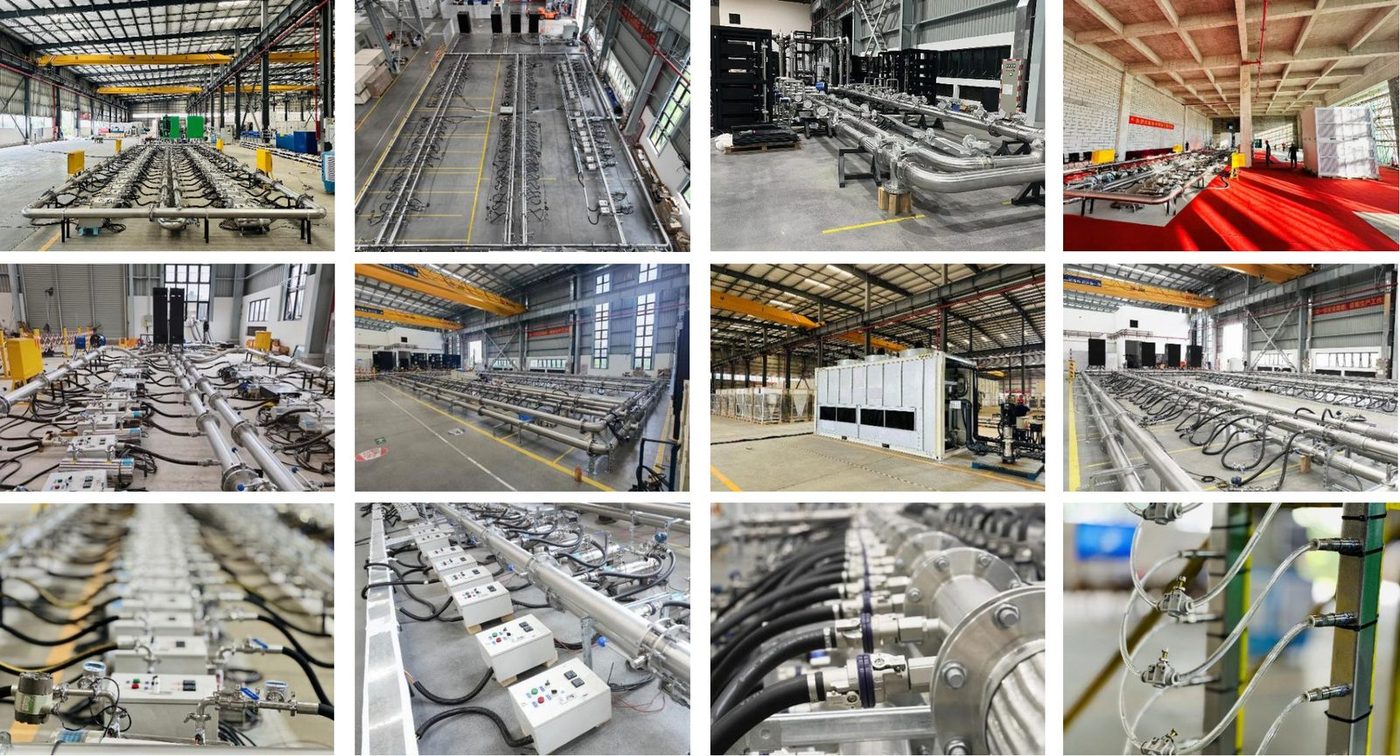

| 上架 | 液冷 Load Bank（20 kW，430 × 650 × 173 mm）与风冷 Load Bank（12 kW，430 × 177 × 600 mm）装入机柜；测试控制台与数据屏；工厂 FAT 测试平台资料 |

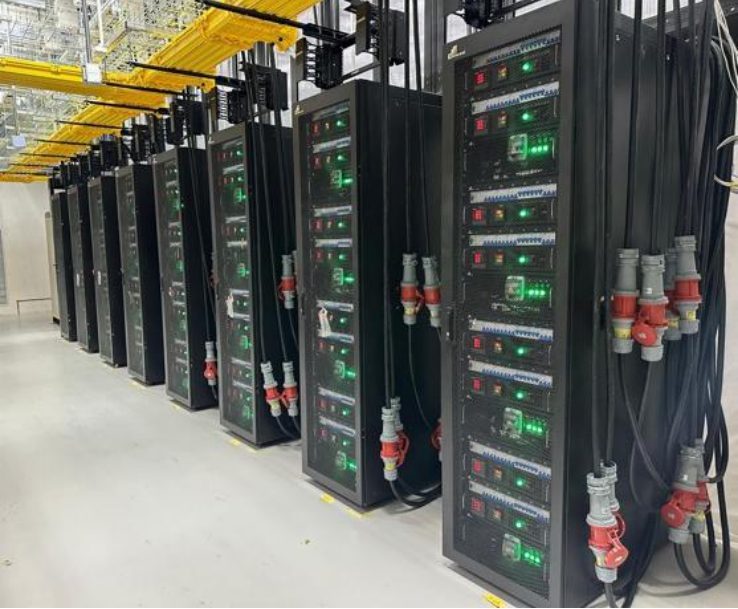

| 演示 | 机柜级 0.5 kW 精细步进；在机柜列内同时验证风侧与液侧，像真实 AI 服务器一样测试；精度 ≤ 5%，过温保护，内置阀门调节压降 |
| 对比 | 集中式室外负载单台约 600 kW、需要长距离外接电缆，验证不到机柜列内的链路；英维克方案进入白空间逐柜验证 |
| 面向 | 调试总包、第三方调试机构（Cx）、业主工程师 |
| 商业动作 | 柔佛已有 25 MW 以上、120 余台 Load Bank 的交付先例；展厅可接受 Load Bank 租赁与采购询价 |
D 室外预制交付

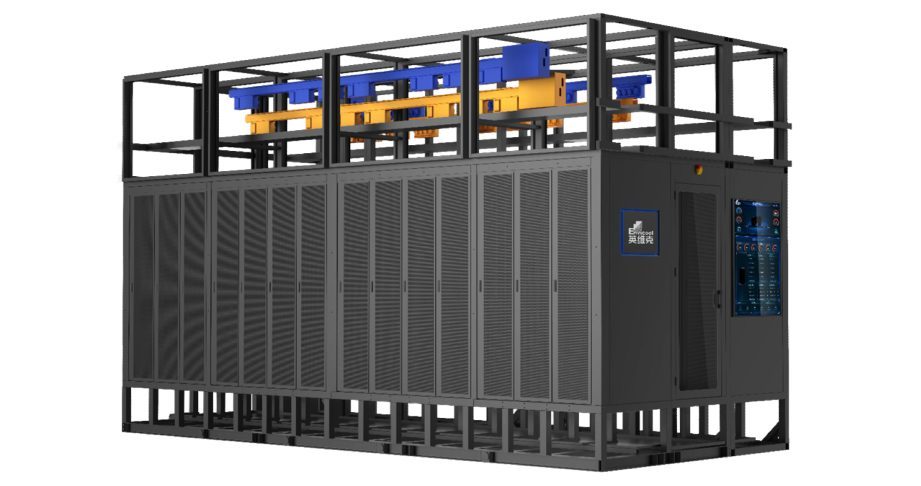

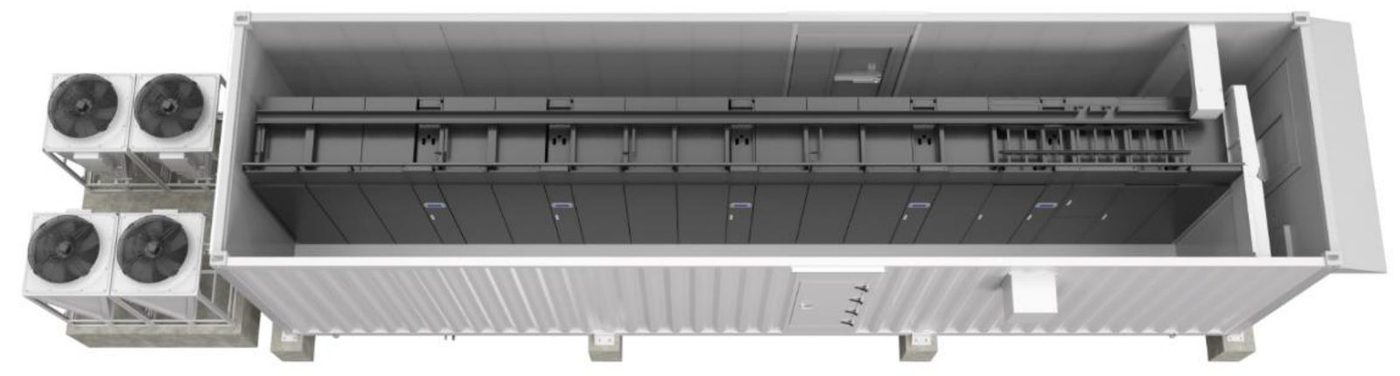

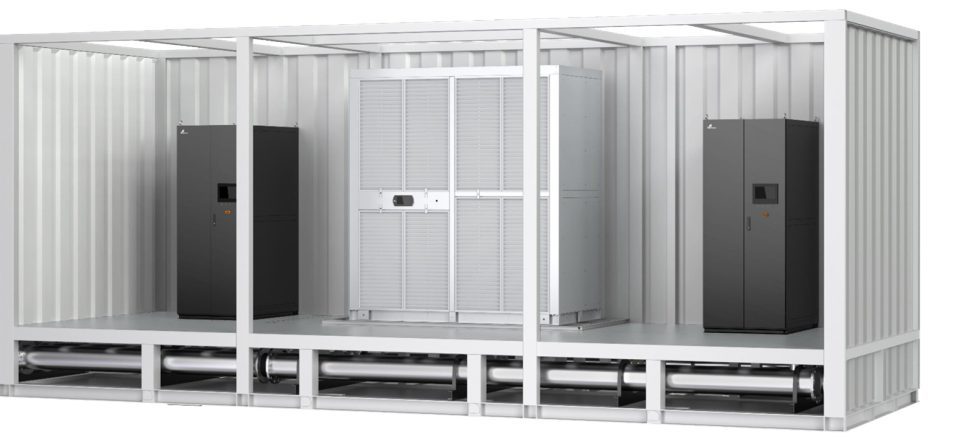

| 上架 | XContainer 40 英尺段（风冷，单柜 25 kW 以下，20 / 40 / 45 英尺可选），可进入；X SKID 撬装段：机柜撬（单柜 20 kW 以上，IP54）、冷却撬、电力撬（预装变压器、UPS / HVDC、PDU 与母线） |
| 冷源 | 干冷器 3 台与冷水机组 1 台，同时作为 B、C 区的实际冷源，按迪拜夏季设计干球温度约 46℃ 选型；可由泰国或美国基地供货 |

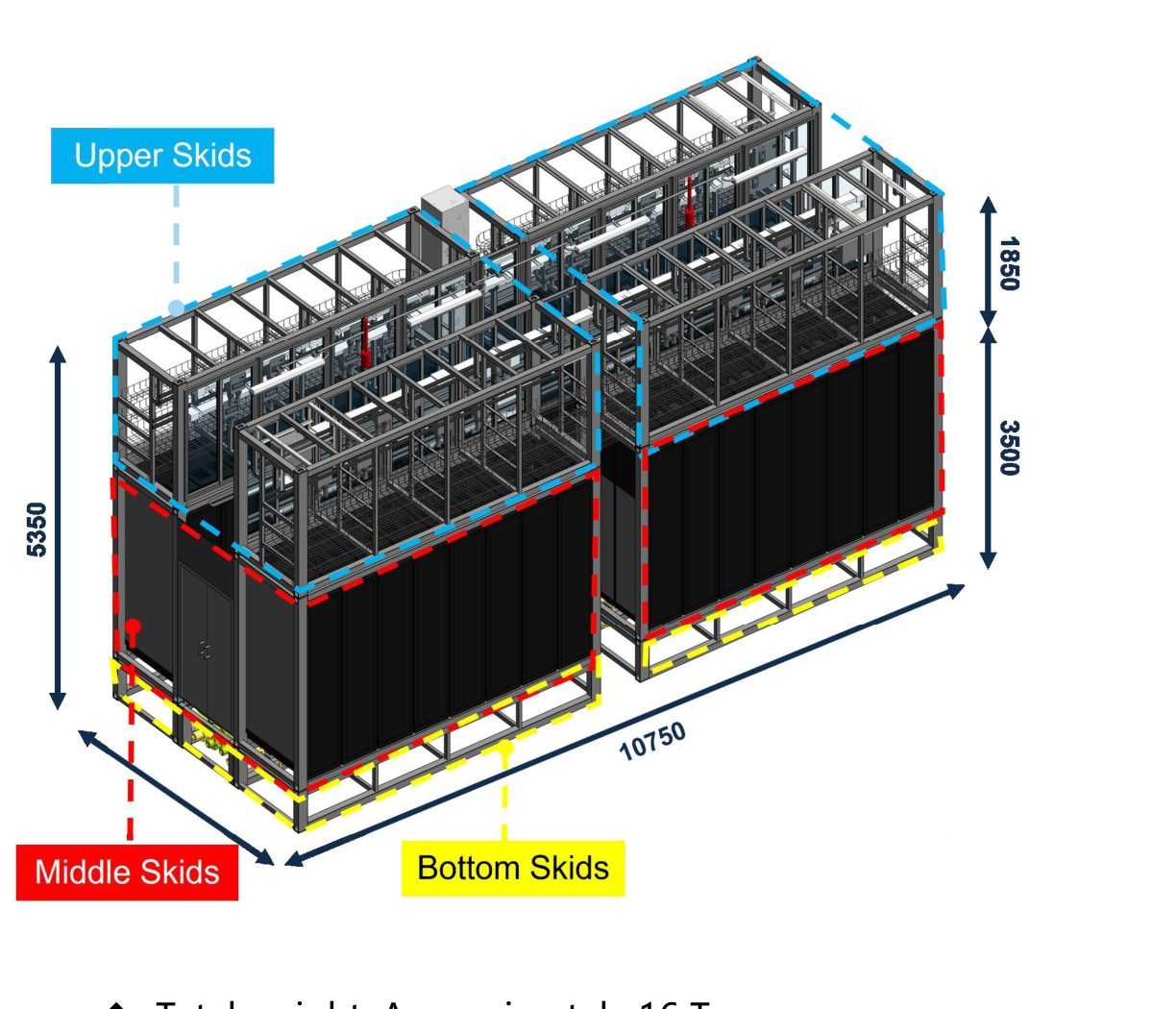

| 演示 | 撬装模块三层结构：底撬 0.65 m（机柜底座与液冷二次侧管路）、中撬 3.5 m（60U 机柜、列间空调、列间 CDU、分液器）、上撬 1.85 m（桥架、智能母线、巡检窗），总高 5.35 m、约 16 吨 |
| 面向 | 业主、总包；伊拉克、北非与偏远站点的快速部署项目 |

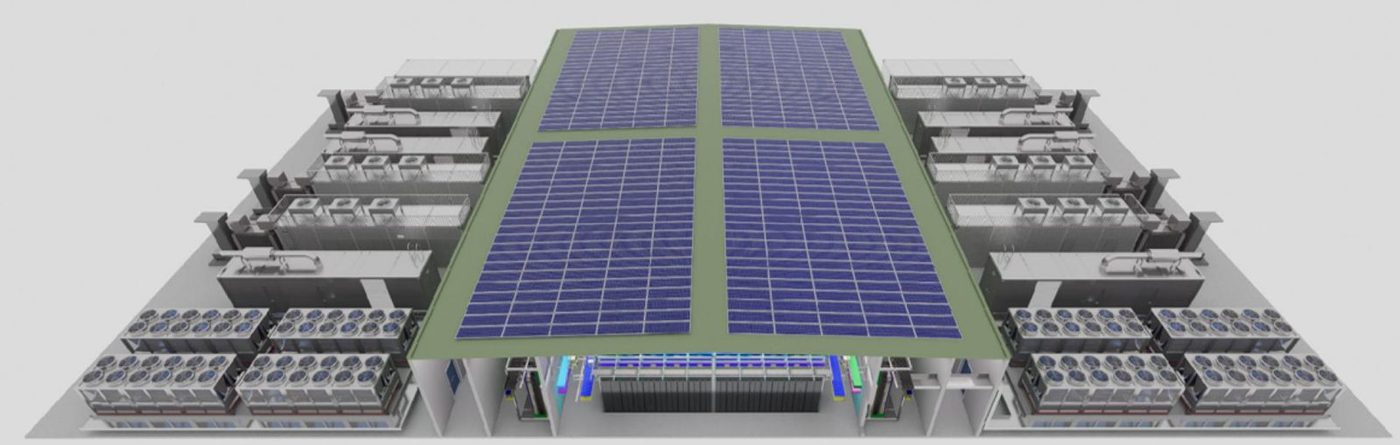

| 资料 | 仓储式预制数据中心：每栋 10—15 MW，液冷单柜 40—80 kW，PUE < 1.35，WUE < 0.2，从设计到交付 6—8 个月 |
E 储能温控
| 上架 | 储能柜样柜一台（不带电）与储能液冷机组一台；电池间空调一台 |
| 依据 | 英维克储能温控居全球市场第一；泰国基地具备储能集装箱与液冷整机产能，中山、郑州、美国基地储能集成日产能分别为 8、6、4 台以上 |
| 演示 | 储能柜液冷回路与温控联动数据屏；对应智算园区配储与数据中心备电 |
| 前置条件 | 独立防火隔间、外墙直通外门与排水；带电运行须取得迪拜民防审批，锂电池按 9 类危险品运输 |
| 待补 | 储能温控产品型号与参数，以英维克储能事业部样本为准，本稿不列 |
F 服务 · 文件 · 备件
| 文件 | 证书（ISO、CB、CE、UL）、FAT 文件、调试手册、接口清单、中英阿三语目录 |
| 调试工具 | 纯水机、保压设备、冲洗注液设备、烘干注氮设备，也是培训海湾渠道伙伴的教具 |
| 安装六步 | 定位安装 → 分液器连接 → 保压检漏 → 冲洗 → 注液 → 调试 |

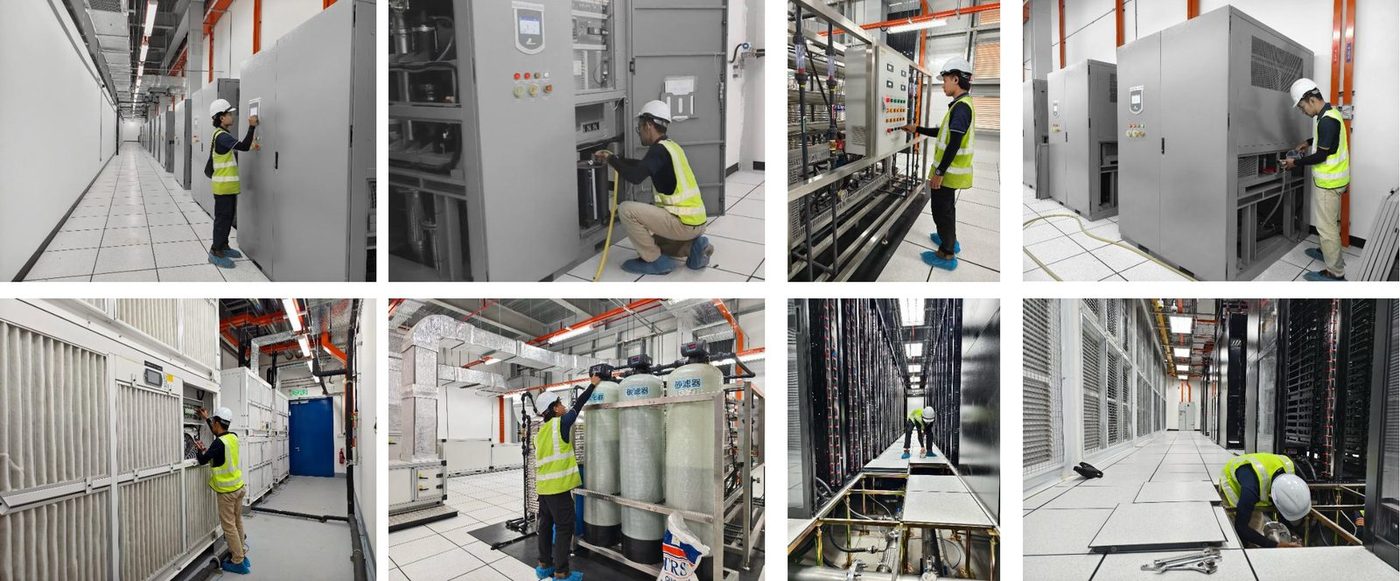

| 运维五项 | 设施巡检、冷却液取样、冷却液补充、冷却液更换、应急维修 |
| 备件 | 备件架与基地集采中央仓同址周转；SoluKing 冷却液按桶备货 |
G 案例墙与洽谈
案例墙面向入口，按 IT 规模排列近五年海外项目，只写国家、城市、范围与规模，不写客户名称。
| 年度 | 地点 | 类型 | 范围 | IT 规模 | 台数 |
|---|---|---|---|---|---|
| 2020 | 约旦 | 风冷 | 冷媒分配换热机组 | 500 kW+ | 30+ |
| 2022 | 马来西亚 柔佛 | 液冷 | CDU 与二次侧管路 | 30 MW+ | 100+ |
| 2023 | 马来西亚 柔佛 | 风液 | 风墙、机房空调与 CDU | 50 MW+ | 200+ |
| 2024 | 马来西亚 柔佛 | 风液 | 风墙、机房空调、CDU 与二次侧管路 | 60 MW+ | 200+ |
| 2024 | 马来西亚 柔佛 | 液冷 | 液冷与风冷 Load Bank | 25 MW+ | 120+ |
| 2025 | 英国 | 风冷 | 机房空调与乙二醇自然冷却 | 20 MW+ | 200+ |
| 2025 | 美国 | 液冷 | 液冷供货、安装与调试 | 60 MW+ | 30+ |

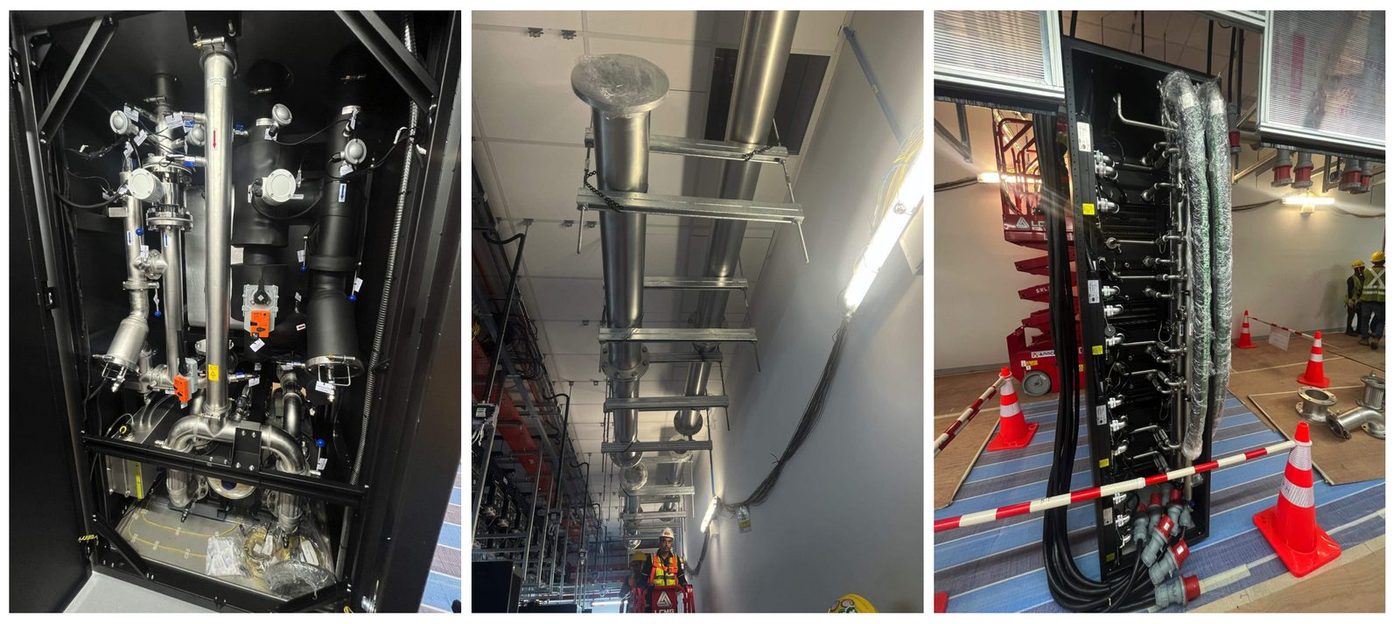

| 2025 | 新加坡 | 液冷 | CDU 与二次侧液冷系统设计施工（GB200 NVL72） | 1 MW+ | 2 |
| 2025 | 日本 东京 | 液冷 | 二次侧管路与 Load Bank | 1 MW+ | 10+ |
| 2025 | 泰国 曼谷 | 液冷 | CDU 与二次侧管路 | 40 MW+ | 130+ |
| 2026 | 巴西 | 风冷 | 风墙与机房空气处理系统 | 44 MW+ | 150+ |
| 2026 | 泰国 曼谷 | 风液 | 液冷、风墙、IT 与撬装 | 50 MW+ | 400+ |
洽谈室两间：一间用于顾问技术交流会，一间用于商务洽谈。洽谈桌上的标准物料是规格对照表：房间级 → 风墙 / 列间 / CDU 可选，以及 Load Bank 租售价目。
05条件：演示工况与基础条件
以下为估算，须由英维克工程部按最终样机清单核定，在基地装修前提交基地方。
| 条件 | 要求 |
|---|---|
| 电力 | 温控区专用回路，建议按约 400 千伏安预留；日常演示按 30%—50% 负荷运行 |
| 负载 | A 区 4 柜电加热 5—15 kW；B 区液冷 Load Bank 约 160 kW；C 区演示用负载约 40 kW |
| 散热 | 室外干冷器与冷水机组，按迪拜夏季设计干球温度约 46℃ 选型，即为高温工况演示 |
| 水 | 纯水机制水、补水与排水；冷却液废液回收 |
| 消防 | E 区为独立防火分区，设外墙外门；带电运行前取得民防审批 |
| 地面与承重 | CDU 与液冷机柜区域承重；集装箱段与撬装段（约 16 吨）的承重和吊装路线 |
| 网络与监控 | CDU、Load Bank 与冷源数据实时上屏，可由国内远程诊断 |
06节奏：样机清单与进场
以基地开业为 T0。
| 时间 | 工作 | 结果 |
|---|---|---|
| T0 前 6 个月 | 确定样机清单；向基地提交电力、散热、承重与消防条件 | 基础条件写入基地装修 |
| T0 前 4 个月 | 首批出运：CDU 与液冷机柜（含 Load Bank）、CyberMate 与风墙、干冷器、XContainer 段；调试工具一套 | 样机在途 |
| T0 前 1 个月 | 就位、上电、冲洗注液、调试；文件与备件上架 | 满足基地开业标准：温控区可通电 |
| T0 至第 1 年末 | A、B、C、F 区演示；培训海湾渠道伙伴；参观转化台账启动 | 至少一笔可追溯到参观的询价 |
| 第 2 年 | 补 X SKID 撬装段；储能样柜不带电进场；顾问日常态化 | 对外全面开放 |
| 民防审批后 | 储能样柜带电运行，与液冷机组联动 | E 区完整演示 |
物流： 霍尔木兹海峡自 2026 年 2 月 28 日起对商业航运实际关闭。样机按 FOB 中国港口或泰国林查班港成交，经海峡外港口（富查伊拉、豪尔费坎或阿曼苏哈尔）卸货后陆运至迪拜工业城；大件按集装箱尺寸设计，避免超限运输。
07运营：考核与编制
每月看四件事
- 预约参观数；
- 参观后 30 日内的合格询价；
- 询价转报价；
- 报价转合同。
另记三项过程指标：顾问规格书中写入英维克液冷或风墙的次数；Load Bank 租售询价数；海湾渠道伙伴参加调试培训的人次。转化偏低时，先减活动、减面积，不先加第二座展厅。
| 角色 | 安排 |
|---|---|
| 驻场 | 以海湾渠道伙伴为主，英维克海外事业部与液冷事业部工程师轮驻 |
| 马来西亚、新加坡团队 | 提供案例讲解与东南亚交付经验，按项目到场 |
| 深圳总部 | 样机、备件、文件与远程诊断 |
| 道纳 | 基地对接、阿联酋主体的清关与物流、顾问与总包引荐 |
08风险与拦截
| 风险 | 拦截 |
|---|---|
| 基地领域与其他温控企业重叠 | 入驻前与基地方书面确认领域名称与排他边界 |
| 展厅有接待、无转化 | 第 12 个月按转化复盘；不达标先减活动与面积；三十六个月不开第二座展厅 |
| 液冷演示出现漏液 | 开业前完成保压与冲洗；演示区设漏液检测与托盘；冷却液由 F 区同址备货 |
| 高温下冷源能力不足 | 冷源按 46℃ 选型并留余量；夏季午间演示负载降档 |
| 储能样柜的消防与审批 | 初期不带电；独立防火隔间与外门；民防审批后再带电 |
| 样机物流受海峡关闭影响 | FOB 中国或泰国港口；经海峡外港口卸货陆运；首批样机提前 4 个月出运 |
09工作清单：十二个月
展厅与基地
- 与基地方确认领域与排他边界。
- 工程部核定样机清单与电力、散热、承重、消防条件，提交基地。
- 首批样机与调试工具出运、就位、上电，满足基地开业标准。
文件与渠道
- 中英阿三语目录：风侧、液冷、预制化、Load Bank。
- 证书、FAT 文件、调试手册与备件编码随样机上架。
- 签约一家海湾机电或数据中心工程伙伴，在展厅完成液冷安装六步法培训。
- 编制顾问规格对照表与 Load Bank 租售价目。
储能温控
- 储能事业部确定样柜与液冷机组型号。
- 准备民防审批材料，确定带电运行的时间点。
十二个月的合格状态：样机可通电、文件与证书口径一致、至少一笔可追溯到参观的询价、至少一个海湾渠道伙伴完成培训。
道纳科技 · 2026 年 10 月 16 日
